Specificatie
|
Product
|

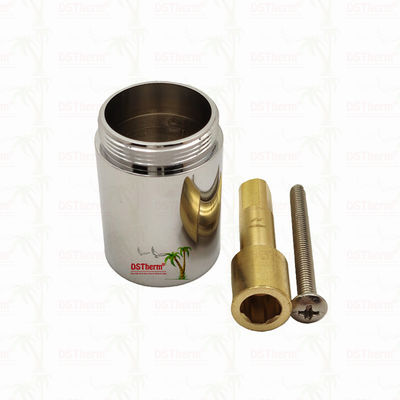

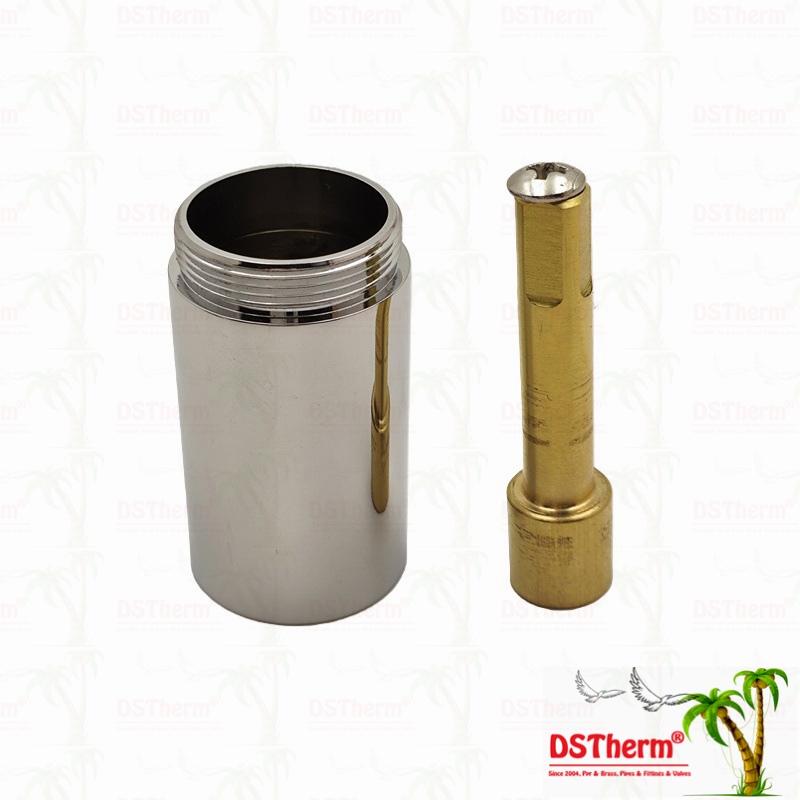

Ventielsteelverlengingshuls
|
|
Garantie
|
3 jaar
|
|
After-sales service
|
Online technische ondersteuning
|
|
Projectoplossingsmogelijkheden
|
grafisch ontwerp
|
|
Ontwerpstijl
|
Modern
|
|
Plaats van herkomst
|
|
|
Type
|
Accessoires
|
|
Oppervlakteafwerking
|
Chroom / Messing afwerking
|
|
Maat
|
1/2 3/4 1 inch
|
|
Materiaal
|
Verchroomd / Messing, Messing cartridge
|
Wat is Ventielcartridge verlengingshuls?
Ventielcartridge verlengingshuls is een belangrijk overgangsaccessoire in het leidingsysteem om het probleem van onvoldoende installatieruimte of beperkte bediening op te lossen. Het is vooral belangrijk in smalle of verborgen ruimtes (zoals verborgen watertanks en dichte pijpleidingen).
Functies
1. Operationele verlenging
Verlengt de lengte van de ventielsteel om zich aan te passen aan krappe of moeilijk bereikbare installaties (bijv. achter muren, ondergrondse pijpleidingen).
Maakt veilige bediening in omgevingen met hoge temperaturen of gevaarlijke omgevingen mogelijk door de actuator/handwiel te verplaatsen naar toegankelijke gebieden.
2. Compatibiliteitsverbetering
Overbrugt niet-overeenstemmende interfaces tussen ventielen en actuatoren in retrofitprojecten.
Ondersteunt gestandaardiseerde ventielsytemen (ISO 5211, DIN 3338) voor compatibiliteit met meerdere merken.
3. Corrosie- en slijtvastheid
Verchromen biedt een beschermende laag tegen slijtage, chemische blootstelling en oxidatie, waardoor de levensduur wordt verlengd in vochtige of corrosieve omstandigheden (bijv. marine, chemische fabrieken).
Structurele kenmerken
1. Materiaal & Coating
Behuizing: Hoogwaardig messing (C36000/C37700) voor superieure bewerkbaarheid en drukbestendigheid (tot 1,6 MPa).
Oppervlak: Gegalvaniseerd chroom (10–15 μm dikte) voor verbeterde hardheid (800–1000 HV) en soepele werking.
2. Precisie-engineering
Interne spiebanen/zeshoekige boring om rotatie van de steel tijdens de werking te voorkomen.
Schroefdraadeinden (NPT/BSPP) met PTFE-afdichtingstapegroeven voor lekvrije verbindingen.
3. Aanpasbaar ontwerp

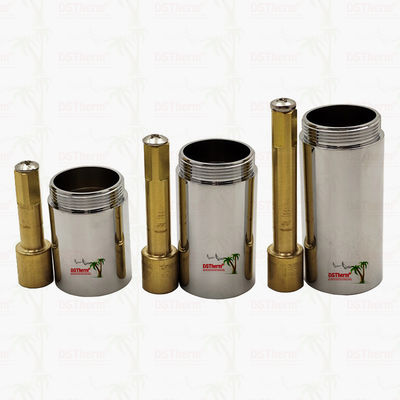

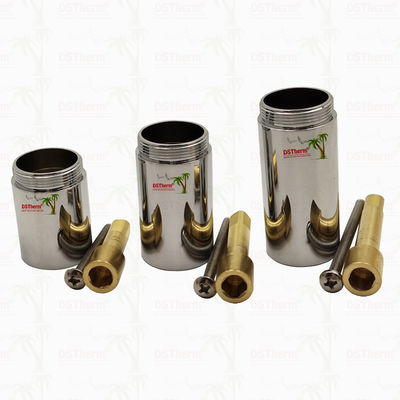

Verkrijgbaar in standaardmaten (1/2", 3/4", 1") met on-demand aanpassing voor:
Anti-vibratie sleuven of thermische uitzettingsvoegen.
Flensuiteinden voor boutsystemen.
Concurrentievoordeel
-
Op maat gemaakte oplossingen: DSTHERM’s CNC-bewerking maakt ±0,1 mm dimensionale nauwkeurigheid mogelijk voor nichetoepassingen.
-
Kostenefficiëntie: Verchromen vermindert de onderhoudsfrequentie met 40% in vergelijking met ongecoate messing hulzen.
Toepassingen
| Scene |
Werkingsprincipe |
Probleem opgelost |
| Verlengde werkdiepte |
Geïnstalleerd tussen de ventielkern (zoals hoekventiel, mengventiel) en de pijpleiding om de afstand tussen de ventielbehuizing en het pijpleidingaansluitpunt te vergroten. |
Wanneer de ventielkern te diep in de muur/apparatuur is begraven, kunnen gewone gereedschappen de montagemoeren niet bereiken. |
| Compatibel met niet-standaard installatie |
Compenseer de fout in de vooraf begraven positie van de pijpleiding (zoals de gereserveerde pijpmond die ±30 mm afwijkt van de ontwerppositie). |
Voorkom de onmogelijkheid om het ventiel te installeren als gevolg van verkeerde uitlijning van de pijpleiding. |
| Hulpafdichtingsbescherming |
De interne afdichtingsstap vormt een dubbele afdichtingslaag met de ventielkerndraad (hoofdafdichting + verlengstuk back-up afdichting). |
Verminder het risico op waterlekkage als gevolg van het falen van een enkele afdichting. |
| Aanpassen aan pijpen met verschillende diameters |
Sommige zijn ontworpen als structuren met variabele diameter (zoals DN20→DN15) om pijpen en ventielen van verschillende afmetingen aan te sluiten. |
Vereenvoudig de noodzaak voor diameterveranderingen in leidingsystemen. |
Voorbeeld: Een Dubai hotel retrofit project vereiste het verlengen van 120 badkamer mengkranen door betonnen muren. DSTHERM leverde 300 mm verchroomde hulzen met M30×1.5 schroefdraad, waardoor gereedschapsvrije installatie mogelijk was en lekkage na de bouw werd geëlimineerd.
Voor aangepaste specificaties, geef het ventieltype (kogel/schuif/globe), de steeldiameter en de omgevingscondities (temperatuur/druk/media) op.
(Opmerking: Technische parameters kunnen worden uitgebreid op basis van de werkelijke productgegevens van DSTHERM.)
Verpakking & Levering
Verpakkingsdetails:
(1) Export veilige doos.
(2) Binnendozen met vulmiddel.
(3) Buitenverpakking is hoogwaardige kartons.
(4) Aangepaste verpakking.
Wat kunnen we voor u doen?
1. Monster is beschikbaar.
2. Onafhankelijke R&D, ISO-fabricage, precieze kwaliteitsnormen, modern logistiek management en een solide marketingstrategie.
3. Aanvraag beantwoord binnen 24 uur.
4. Gepatenteerde producten.
5. OEM of ODM is beschikbaar.
6. Sommige extra accessoires kunnen worden geleverd.
7. Hoe groter de hoeveelheid die u bestelt, hoe concurrerender de prijzen die u krijgt.
8. Noodzakelijke certificaten kunnen worden geleverd.
